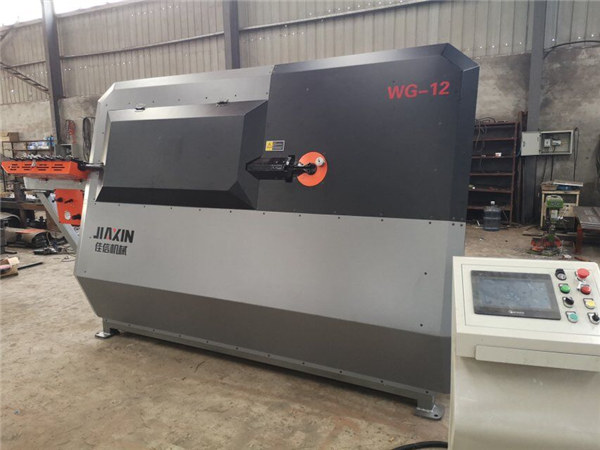

කර්මාන්තශාලා යකඩ පොල්ල සීඑන්එන් ස්වයංක්රීය රබර් ස්ටෙම්ප් විවරණ යන්ත්ර

කර්මාන්තශාලා යකඩ පොල්ල සීඑන්එන් ස්වයංක්රීය රබර් ස්ටීම් බඹර යන්ත්රය

තාක්ෂණික පරාමිතීන්

ආකෘතිය	SGW4-12B
උපරිම වේගයෙන් උපරිම වේගය	100m / min
මැක්ස් බීඩිං ස්පීඩ්	1100 ° / s
කෝණික ඉවසීම	± 1 °
දිගු ඉවසීම	± 1mm
මැක්ස් බෑග් කෝණය	180 °
මධ්යම මැන්ඩෙල් විෂ්මරය	22mm
ඉඟුරු පතුවළ සිට බිම දක්වා දුර ප්රමාණය	1250mm
තනි රැහැන් (mm)	4-12
ද්විත්ව රැහැන් (mm)	4-10
මැක්ස් පැත්තේ දිග	1200mm
මිනි පැත්තේ දිග	80mm
නිෂ්පාදන ධාරිතාව	1800
L × B × H (mm)	380013201920
සේවා බලය	380v
සම්පූර්ණ බලය	28 කි

නිෂ්පාදනය විස්තරය

1, උපකරණ ඉතා ඉහළ ස්වයංක්රීයකරණයක් වන අතර, එය ජ්යාමිතික සැකසුම් ග්රැෆික් (හෝ ග්රැෆික්ස් සෑදීමට) සිය ගණනක් යෙදවිය හැක. අවශ්ය සැකසුම් මාදිලි අත්තනෝමතික ලෙස සකසා, ඔබට ඕනෑම වර්ගයක චිත්ර තෝරාගත හැකිය.

2. වානේ බාර්වල කැපීම, ප්රමාණකරණය, ඉවතලීම, හොප් සහ කැපුම් කාර්යයන් පරිපූර්ණ සංයෝජනය සහ සැබවින්ම එක් කර්තව්යයක කාර්යය බහු කර්තව්යයන් ඉටු කිරීම.

3, උපකරණ අවශ්ය වන්නේ එක් පුද්ගලයෙකුට පමණි. උපරිම ධාරිතාවය 1800 පැත්තක / පැයකට 1800 ක් වන අතර නිෂ්පාදන කාර්යක්ෂමතාව වැඩි කිරීම හා ශ්රම පිරිවැය ඉතිරි කරයි.

4, ද්විත්ව රේඛීය කාර්යයන් කාර්යක්ෂමව මෙහෙයවීම හා නිෂ්පාදන කාර්යක්ෂමතාව වැඩිදියුණු කළ හැකිය.

5. සර්වෝ පාලන ක්රමය, සර්වෝ මෝටර් සහ සර්වෝ ඩ්රයිව් භාවිතා කරන සියලුම ජාත්යන්තර ප්රසිද්ධ වෙළඳනාම, ඉහළ නිරවද්යතාව, අඩු අසාර්ථකත්ව අනුපාතය, සියලු ස්වයංක්රීය සහ අඛණ්ඩව නැවීමේ ක්රියාවලිය සාක්ෂාත් කර ගනී.

සැලසුම් ක්රියාවලි ලක්ෂණ

1. උපකරණය සර්වමෝටෝරය + පිරිසිදු සම්භවය සහිත පරිසර චලනයකින් තොරව භාවිතා කරන උපකරණ.

2. ක්රියාකාරීත්වය 100% විශ්වසනීයත්වය සහතික කිරීම සඳහා හිරු කිරණ දුරේක්ෂ ක්රියාවලියට ඉහළ නිරවද්යතා අනාවරක සංවේදක දෙකක් සහිතව ඇත.

3. වායු පොම්පයක් සහ සිලින්ඩර් ඝෝෂාවක් හේතුවෙන් වායුමය නඩත්තු කාලය සුරැකීමට, ගෑස් පොම්ප බලශක්ති පරිභෝජනයෙන් තොරව පැයකට කිලෝවොට් පැය ඉතිරි කර ගත හැක.

4. සිදුරු වර්ගය ස්ථීර පිහියක් නිර්මාණය කිරීම, සම්පූර්ණ කිරීම වෙනුවට අවශ්ය නොවේ, පහසු නඩත්තු කිරීම, පිරිවැය අඩු කිරීම; ස්ථාවර කටර් දෙකක් පැති භාවිතා කළ හැකිය, සේවා කාලය වැඩිදියුණු කිරීම; චලනය වන මෙවලම් සැලසුම් සහිත පැත්තක හතරක්, සේවා කාලය 4 ගුණයකින් වැඩි විය.

තාක්ෂණික දත්තවල වාසි

1. උපකරණවල කැපුම් යාන්ත්රණය අධිවේගී යාන්ත්රික කඩු කකුලේ. එකවර කැපීම සඳහා 0.45S පමණ අවශ්ය වන අතර, තුන් ලක්ෂයක අඛණ්ඩ ඉහළ සංඛ්යාතයක් සහ ඉහළ ක්රියාකාරී තත්ත්වයේ කඩු කැපීම් පරීක්ෂණ සිදු කරනු ලැබේ.

2. ශ්රේණියේ තුන්කොන් ශක්තිමත් කිරීම (360Mpa), වැඩිපුර ප්රතිරෝධය හා උෂ්ණත්වයේ ප්රතිරෝධය සඳහා ප්රතිරෝධී ඉල්ලුම සපුරාලිය හැකිය. වානේ තීරු විෂ්කම්භය පරාසය: තනි පේළිය (4-12) mm, ද්විත්ව රේඛාවක් (4-10) mm.

3. සම්පුර්ණ නිරවද්යතාවයක් සහිත සර්වෝ ඩ්රයිව් ධාවකය මඟින් යන්ත්ර සූත්රයේ දිග ස්ථායීතාව + 1mm දක්වා ළඟා වේ.

4. විදින යන්ත්රය මගින් මියයන්නට පුළුවන. යන්තම් යන්තගත කළ හැකි පටි දිගේ දිග 100mm පමණ විය හැකිය.

5. අධිවේගී, ප්රමාදවී නැංවීමේ තාක්ෂණය, වේගවත්ම පැයකට 1800 දිශාවට නැමිය හැකි වේ.

පාලන ක්රමයේ ලක්ෂණ

1. කැපුම් මෙවලම උසස් තත්ත්වයෙන් හා තද ගතියෙන් මිශ්ර වානේ වලින් සාදා ඇත. පිළිගතහැකි ප්රමිතිය ජාත්යන්තර ප්රමිතියේ NADCA207 ට අනුකූලව වන අතර, එම ද්රව්යයේ කාර්යසාධනය සමාන ජාතික මට්ටමේ 50% -80% මට්ටමට වඩා වැඩි වේ.

2. විශේෂිත තාප පිරියම් කිරීමේ ක්රියාවලිය පාලනය කිරීම කැපුම් මෙවලම්වල කැපුම් කාලය 100000 වාරයක් පමණ වන අතර පොදු ආයු කාලයක් වන සේවා කාලය වඩා 10 ගුණයකින් වැඩි වේ.

3. ට්රැක්ටර් රෝද යනු ඉහලම මිශ්ර ලෝහවල ඇති ප්රතිරෝධී වාෙන් වඩාත්ම නව වර්ගයේ, උසස් තත්ත්වයේ ප්රමිතිය ජාතික සම්මත 3 ශ්රේණියට වඩා ඉහළ අගයක් ගනී. උසස් තත්ත්වයේ තාප පිරියම් ක්රියාවලිය සම්මත කර ඇත. වාෙන් 30% -50% වානේ, ක්රියාකාරී සාමාන්ය මෝටාර් වානේ 3-5 ගුණයක්.

කොටස් සැකසීමෙහි ක්රියාවලියේ ලක්ෂණ

සම්පූර්ණ ස්වයංක්රිය CNC ලේසර් කපන මධ්යස්ථාන ගණනාවක්, ස්වයංක්රීය වෙල්ඩින් රොබෝවරුන්, සියුම් සිරස් සහ තිරස් මුවදොර මධ්යස්ථාන සිය ගණනක්, කොටස් සහ සංරචකවල ඉහළ නිරවද්යතාවෙන් යන්තම් කිරීම, සියයට සියයක විනිමය අනුපාතය.

උපකරණ සංයුතිය

1. වයර් තැබීමේ යාන්ත්රණය

(1) කාලතුවක්කු රේඛා රාශියක් කට්ටල දෙකක්, එක් එක් කට්ටල ටොන් 2 ක් දරයි. L rack තිරස් අතට තිරස් අතට තබා ගත හැකිය. වානේ බාර් රථ තැනීමෙන් පසුව, යතුරු පැදියේ ප්රධාන එන්ජිමට ස්වයංක්රීයව යවනු ලැබේ.

(2) වයර් බෑග් L කම්බි උපකරණයක් සමඟ සන්නද්ධ කර ඇති අතර, වානේ තීරුව අසාරවත් ලෙස වළක්වා ගත හැකිය.

2. තල්ලු නිරාකරණ යාන්ත්රනය බාහිර තිරස් හා අභ්යන්තර සිරස් දෙකක් හරස්කඩකින් සමන්විත වන අතර අවසාන කෙළවරේ රෝද දෙකේ කොටස් දෙකකට බෙදී ඇත.

3. විවරණ සහ කැපුම් යාන්ත්රණයේ කකුලේ යාන්ත්රණය ස්ථාවර බ්ලේඩ් සහ විදුලි එන්ජිමකින් ගමන් කරන බ්ලේඩ් තලයකි. වානේ තීරු දිශාව සීමා කිරීම සඳහා ස්ථාවර තලය යොදාගෙන තත්පර කිහිපයක් ඇතුළත වේගයෙන් ප්රතිස්ථාපනය කළ හැකිය. ජංගම පිහිය හතර පැත්තක භාවිතා කළ හැකි අතර නඩත්තු පිරිවැය අවම වේ.

4. විද්යුත් පාලන ක්රමයෙන් කාර්මික පරිගණක CNC පාලන ක්රමය ඉතා නිවැරදිව භාවිතා කරයි, එය ඉතා නරක වැඩ පරිසරයක හැඩගස්වා ගත හැකිය. ද්රව ස්ඵටික වර්ණ සංදර්ශනයකින්, ස්පර්ශ තිර දර්ශන ආදානය හරහා අප විසින් කොන්ක්රීට් වලින් ඕනෑම ආකාරයකින් හැඩ්රැම්ප් 32 ක් සහ ආකෘති තට්ටු නිර්මාණය කළ හැකිය.

ඉක්මන් විස්තර

තත්ත්වය: නව
ප්රභව ස්ථානය: ෂැන්ෙඩොං, චීනය (පංශය)
වෙළඳ නාමය: JIAXIN
යන්ත්ර වර්ගය: ඔටුන්න
අමු ද්රව්ය: වානේ තීරුව
ද්රව්ය / ෙලෝහ සැකසූ: කාබන් වානේ
බලය: සීඑන්එන්
ස්වයංක්රීයකරණය: ස්වයංක්රීයව
අතිරේක සේවාවන්: BENDING
සහතික කිරීම: ISO 9001: 2000, ISO9001-2008
නිෂ්පාදන නාමය:ස්වයංක්රීය රබර් ස්තරය බිටු යන්තය
වර්ගය: ස්වයංක්රීයව
භාවිත: ආර්කර් ක්රියාවලිය
බලශක්ති පරිභෝජනය: 5KW
බර: 1700Kg
ධාවන වේග: 100m / M
දිගු අනාවැකි: ± 1mm
මානය: 3650 * 1200 * 1950mm
වර්ණය: කොළ අළු
පසු අලෙවිය සපයන සේවා: සේවය සැපයීමට ඉංජිනේරුවන්ට
